Opis

Set za naknadnu ugradnju parking kamere (NTSC)

Kompatibilan s BMW vozilima F-i G-serije s monitorima NBT2 i 6.5, 7, 8.8 ili 10.25 inča i Mini s monitorima NBT2 i 8.8 inča. S HSD + 2 LVDS utikačem.

Instalacijsko sučelje v.LiNK omogućava umetanje stražnje i prednje kamere s automatskim prebacivanjem na tvornički multimedijski sustav proizvođača vozila.

Tehničke karakteristike:

• Video-umetač za tvorničko-infotainment sustave
• 1 CVBS ulaz za stražnju kameru
• 1 CVBS ulaz za prednju kameru
• 1 CVBS video ulaz za uređaj koji se prodaje nakon prodaje (npr. USB-player, DVB-T2 tuner, …)
• Automatsko prebacivanje na ulaz kamere za stražnji pogled pri uključivanju brzine za vožnju unatrag
• Automatsko prebacivanje prednje kamere nakon isključivanja brzine za vožnju unatrag na 10 sekundi
• Dinamične vodilice za parkiranje za stražnju kameru (nisu dostupne u svim vozilima)
• Video u pokretu (SAMO za povezane video izvore)
• Video ulazi kompatibilni s NTSC-om

Kompatibilnost

Marka	Model	Navigacija
BMW	Vozila serije F iz otprilike 05/2016 i vozila serije G s NBT2 (novi glavni izbornik + još ravniji iDrive)	Radio, S606A poslovna navigacija, S6UNA navigacija, S6U2A Live Cockpit Plus, S609A Professional Navigation, S6UPA Navigation Plus NBT2 EVO s monitorima od 6.5, 7, 8.8 i 10.25 inča
Mini	Vozila od otprilike 2016/2017	609 Professional Navigation NBT2 Evo s 8.8-inčnim monitorom (novi glavni izbornik)

 Ograničenja

Samo video	Sučelje u infotainment sustav ubacuje SAMO video signale. Za umetanje audio signala može se koristiti ili postojeći tvornički audio-AUX ulaz ili FM-modulator.
Tvornička kamera za stražnji pogled	Automatsko vraćanje s umetnutog videa na tvorničku kameru za vožnju unatrag moguće je samo dok je uključen hod unatrag (nije moguće odgađanje prebacivanja). Automatsko prebacivanje na tvorničku kameru za stražnji pogled ne radi iz video načina video izvora spojenog na video ulaz sučelja.
Nakon prednje kamere	Prednja kamera automatski će se prebaciti na 10 sekundi nakon isključivanja stupnja za vožnju unatrag. Ručno prebacivanje prednje kamere nije moguće.
Dinamičke smjernice	Prikazane dinamičke smjernice nisu dostupne u svim vozilima.
Tvornički PDC zaslon	Tvornički PDC zaslon ne radi u svim vozilima.
Formati slika	Na monitorima od 8,8 inča i 10,25 inča, formati slika umetnutih video izvora prikazat će se samo na cijelom zaslonu (razvučeni)!
Video ulazni signal	Kompatibilno samo s NTSC video izvorima.



---

Konektori

• Video-umetanje: 4 + 2pin HSD + 2
• Napajanje i CAN-sabirnica: Plug & play (umetak za Quadlock)
• Video ulaz (2x): RCA ženski konektor
• Ulaz za stražnju kameru: RCA ženski priključak
• Ulaz za prednju kameru: RCA ženski konektor



---

Specifikacije

Radni napon	9V – 16V
Struja u stanju čekanja	2mA
Trenutna potrošnja	450mA
Formati video ulaza	NTSC
Radna temperatura	-20 ° C do + 70 ° C
Dimenzije video kutije	130 x 88 x 25 mm (Š x V x D)

---

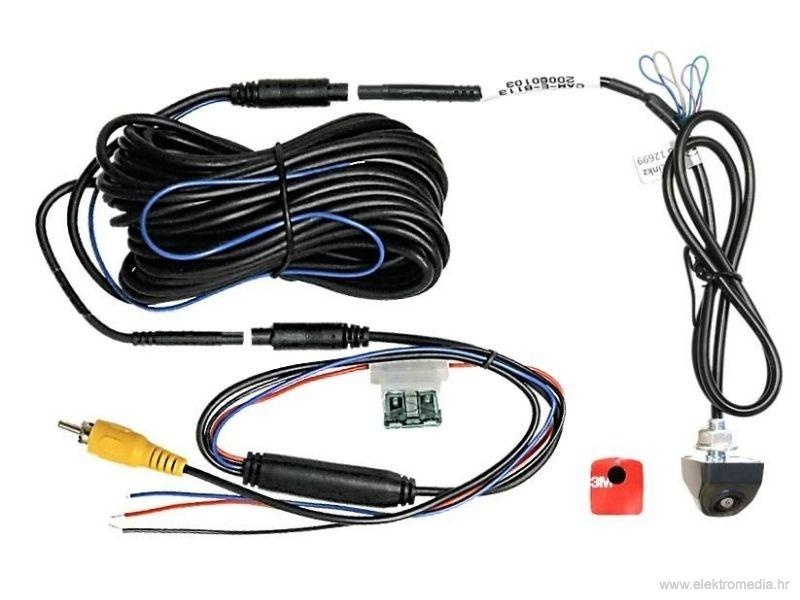

Mini kamera CAM-E-B113

Mini NTSC parking kamera, 1/4 inča CMOS HD sa dijagonalnim širokokutnimim pokrivanjem od 180 stupnjeva dijagonalno u crnoj boji, koristiva i kao prednja kamera.

1/4 NTSC CMOS mini parking kamera crne boje širokog kuta s pomoćnim linijama za lakše parkiranje.
Mogućnost vodoravne baze i okomitog montiranja. Lagano montiranje zahvaljujući kablu vođenom vijčanom cijevi ( bužiru ).

OVA KAMERA MANJA JE OD STANDARDNE VELIČINE KAMERA NA TRŽIŠTU!

Specifikacije proizvoda :

– Mini kamera u nehrđajućem metalnom kućištu ( crna )
– Kabel proveden kroz vijčanu cijev ( u bužiru ) 8 mm sa kontra vijkom
– Mogućnost vodoravnog i okomitog montiranja
– Zrcaljenje se može isključiti – prikladana za korištenje i kao prednja kamera
– Senzor – tip 1/4 inča CMOS NTSC format, osjetljivost na slabo osvjetljenje
– Kut V= 140 St./ O= 105 St./ D= 180 St.
– Pomoćne linije za lakše parkiranje – mogućnost isključivanja
– Vodonepropusna zaštita IP 69K
– Radni napon 12 V ~ 24 V
– Video – konekcija: RCA “muški” konektor
– Kabel – dužina 9 m
– Dimenzije kućišta bez vijčane cijevi ( bužira ) Š/D/V 25×27.7×22 mm

 BMW 5 G30 2019 – Prikaz rada parking kamere nakon ugradnje – YouTube

Napomena:

Vozača se ne smije ometati u vožnji. Prema zakonu tokom vožnje nije dozvoljeno gledanje video materijala. Tokom vožnje uređaj smije prikazivati samo prikaz sa stražnje kamere ili MP3 izbornike.
